A tourbillon-paradoxon: miért imádjuk, ha a csuklón már nem nélkülözhetetlen?

Egy tourbillont nézve könnyű megfeledkezni az időről. A billegő gyorsan ide-oda fordul, közben az őt körülvevő szerkezet jóval lassabban körbejár. Elsőre nehéz eldönteni, mi mihez képest mozog. Aztán felismerjük a különböző ritmusokat, és még egy fordulatig ott marad a tekintetünk.

Ez a látvány ma sokkal többet elmond a tourbillon vonzerejéről, mint az a szokásos magyarázat, hogy „kiküszöböli a gravitációt”. A gravitáció ugyanis a forgó ketrecben is ugyanúgy hat. Breguet találmánya bizonyos következményeit próbálja átlagolni. Hogy ebből mennyi haszon marad a csuklón, azt már nem lehet egyetlen mondattal elintézni.

Egy mellényzsebhez igazított találmány

Abraham-Louis Breguet 1801. június 26-án kapta meg a tourbillon szabadalmát. Az alaphelyzet könnyen elképzelhető: egy zsebóra a mellényben órákig közel függőlegesen áll, miközben a szabályozója ugyanazt a helyzetet viseli el. Ha ebben az állásban rendszeresen siet vagy késik, a hiba hosszú ideig ugyanabba az irányba gyűlik.

A megoldás nem az egész óra forgatása volt, hanem a működés szempontjából érzékeny egység átrendezése. A billegő, a hajszálrugó és a gátlómű egy forgó ketrecbe került. Miközben a tok helyben maradt, ezek az alkatrészek sorra más állást vettek fel a gravitációhoz képest.

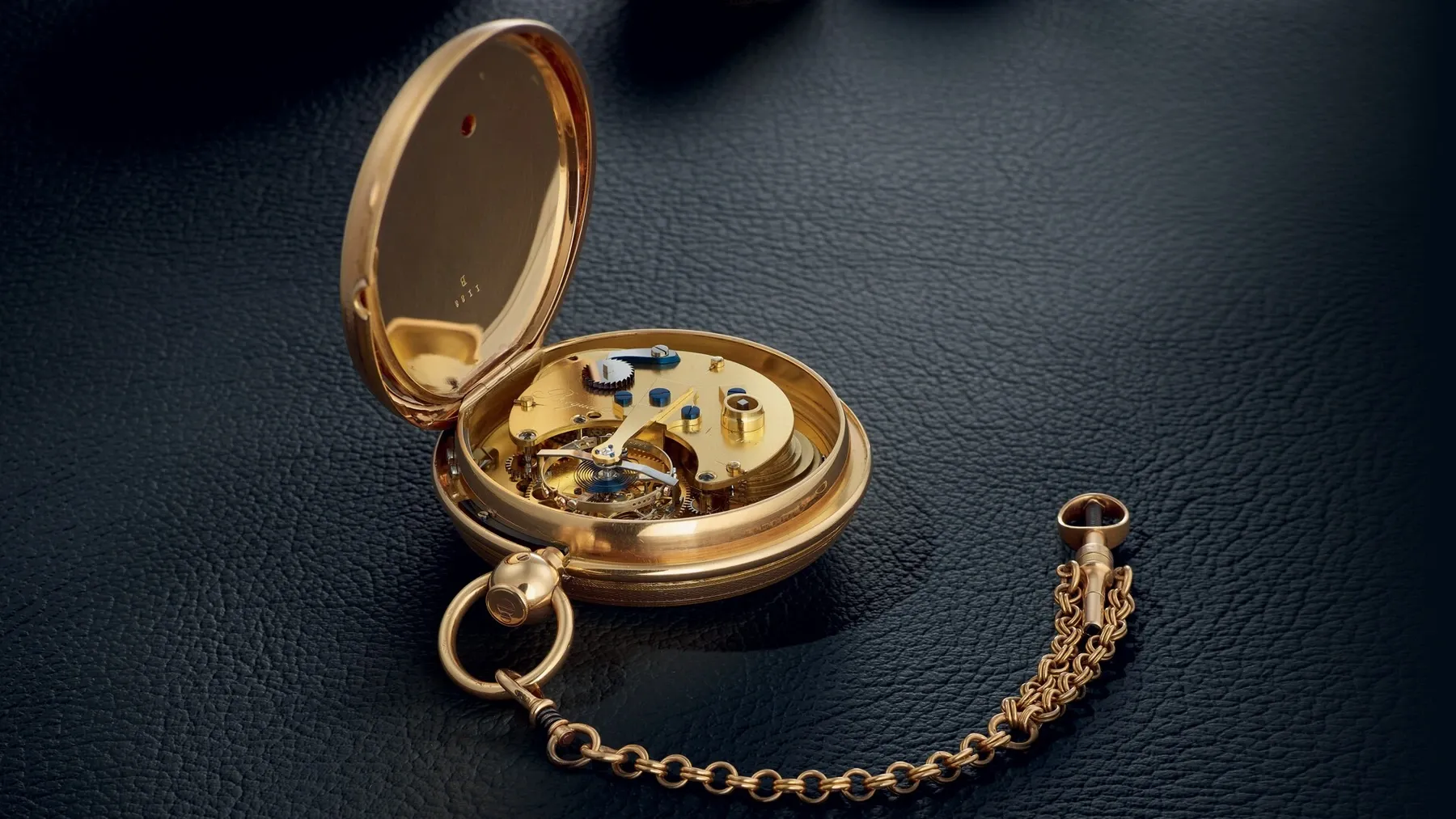

Breguet No. 1188, nyitott hátlappal. A nagy szerkezetlemezen kialakított nyílásban látható a tourbillon. Fotó: Montres Breguet.

Az első órák elkészítése és finomhangolása hosszú munka volt. A szabadalom dátuma nem jelentett azonnal kiforrott sorozatgyártást. Breguet történeti összefoglalója szerint az új szabályozó nem csupán gyűjtők kedvence lett: tudományos és navigációs feladatokra is használták a vele készült órákat. Akkoriban ez nem egy számlapra költöztetett látványosság volt.

Nem a gravitációt kell kikapcsolni

Egy ideális billegő és hajszálrugó működése nem függne attól, merre fordítjuk az órát. A valódi alkatrészeknek azonban van tömegük, a tömegeloszlásuk nem tökéletes, a rugó alakváltozása sem minden szempontból ideális. A csapágyazás és a súrlódás szintén számít.

Ezért egy mechanikus óra különböző helyzetekben eltérő járást mutathat. Nem arról van szó, hogy a gravitáció egyszerűen „visszahúzza a mutatót”. A szabályozó lengése és a neki átadott energia változhat meg annyira, hogy az eltérés idővel mérhető legyen.

Képzeljünk el egy szándékosan leegyszerűsített példát: az egyik függőleges állásban a szerkezet siet, a vele ellentétesben késik. Ha egyenletesen végigjárjuk a köztes helyzeteket is, az eltérések részben kiegyenlíthetik egymást. Ez a tourbillon alapgondolata. Ha viszont a járás minden helyzetben ugyanannyival gyorsabb a kelleténél, a körbeforgatás önmagában nem fogja pontosra állítani az órát.

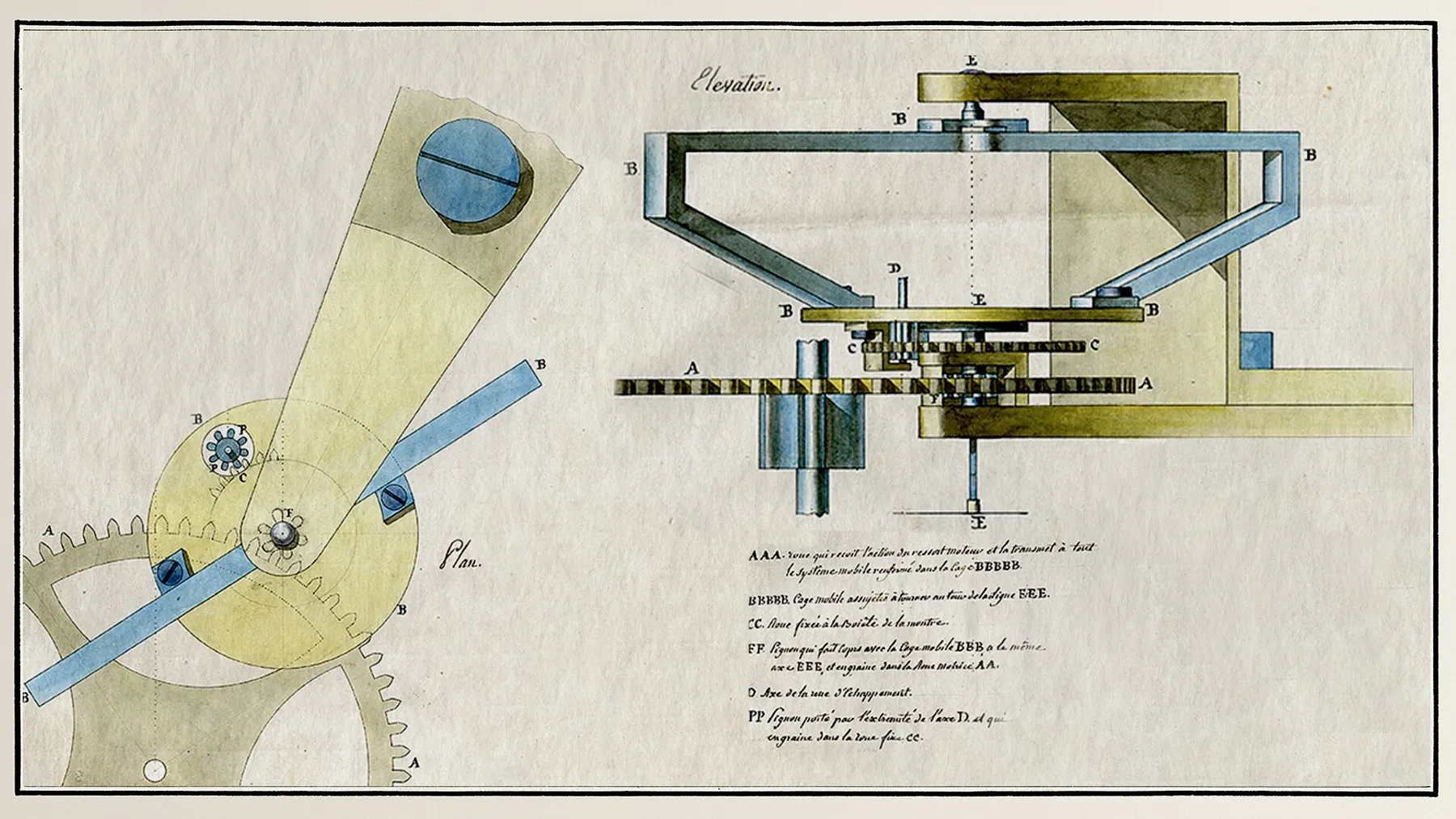

Részlet az 1801-es szabadalmi rajzból. Nem mai látványterv: a ketrec és a hajtás kapcsolatának korabeli ábrázolása. Archív kép: Montres Breguet.

Két mozgás, két nagyon eltérő tempó

A billegő lengését érdemes különválasztani a ketrec körbefordulásától. A billegő továbbra is gyorsan oda-vissza mozog, ez adja az időmérés ritmusát. A ketrec ennél sokkal lassabban fordul el, a gyakori egyperces változatban hatvan másodperc alatt tesz meg egy kört.

A hagyományos felépítésben a hajtás a ketrecet mozgatja, a vele együtt haladó gátkerék fogaskereke pedig egy álló kerékhez kapcsolódik. A gátlómű oldásai szabják meg, hogyan haladhat tovább az egész egység. Ezért nem helyes egyszerűen úgy elképzelni, mintha egy külön kis motor egy már kész óraszerkezetet forgatna.

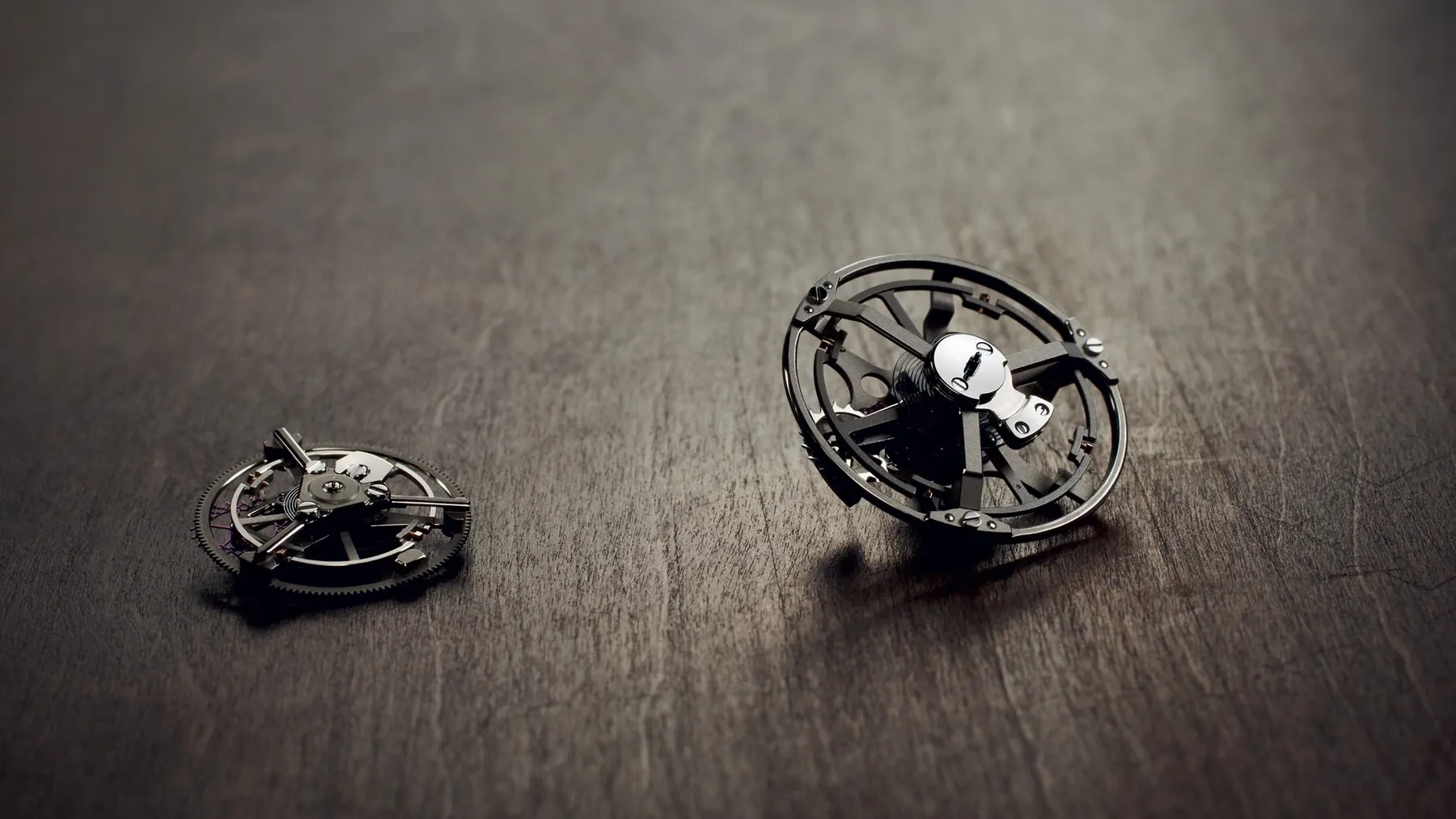

Balra az Extra-Plat 5377, jobbra a Tradition 7047 tourbillon-egysége a Breguet gyári szemléltetésén. A két kialakítás ugyanarra az elvre ad eltérő szerkezeti választ. Fotó: Montres Breguet.

Az asztalon rögtön látszik a korlát

A klasszikus, egytengelyű tourbillon tengelye a billegő tengelyével párhuzamos. Függőlegesen tartott óránál a forgás újabb és újabb függőleges helyzeteken vezeti át a szabályozót. Tegyük le viszont az órát számlappal felfelé az asztalra: a ketrec továbbra is forog, de a tengelye most a gravitáció irányával párhuzamos.

Ebben az elrendezésben nem billenti át a billegőt a függőleges helyzetek sorozatán. Ez a geometriai különbség adja a korlátot, nem az, hogy a tourbillon „elfelejt működni”. A vízszintes és függőleges járás közötti eltérést egy ilyen forgatás önmagában nem tünteti el.

F.P.Journe 2019-es Tourbillon Souverain Vertical modellje éppen ezért érdekes. A hagyományostól eltérően állított ketrecet alkalmaz, harminc másodperces fordulattal. Journe a gyári bemutatóban kifejezetten a laposan, illetve az élére állítva letett karóra viselkedésével indokolta a megoldást. Már maga ez a fejlesztés is mutatja, hogy nem mindegy, milyen tengely körül történik a forgás.

A csukló nem egyenletesen forgó próbapad

A karunk valóban mozog, de nem véletlenszerűen és nem folyamatosan. Gépelés, olvasás vagy vezetés közben bizonyos helyzetek hosszabban megmaradnak. Máskor gyorsan váltakoznak az állások. Egyikünk sokat gyalogol, másikunk fél napot ül az asztalnál.

Ezért az sem elég pontos magyarázat, hogy a csukló „amúgy is elvégzi a tourbillon munkáját”. Megváltoztatja az óra helyzetét, de nem garantál egyenletes mintavételt. A két mozgás együtt hat a járásra. Az eredményhez ismerni kellene a szerkezet saját helyzeti eltéréseit és azt is, mennyi időt tölt az egyes állásokban.

Az alábbi Műhely az alapoktól vezeti végig a működést. Először külön nézd meg a billegőt és a hajszálrugót, majd a ketrec forgását és az energia útját. A negyedik lépésben már azt is megfigyelheted, hogyan lesz a változó járásból átlag. Az utolsó nézetben a teljes órát látod kívülről: próbáld ki a függőleges, az asztalon fekvő és a mozgó csuklón lévő változatot is.

LUME / MŰHELY

Értsd meg a tourbillont

Először nézzük meg, mitől ketyeg egy óra. Utána körbeforgatjuk a szabályozót, végigkövetjük az energia útját, és kipróbáljuk, min változtat a forgás.

Megnyitom nagy Műhely-nézetben ↗

01 / 05

A billegő leng, a rugó visszatéríti

A nagy kerék nem körbejár, hanem oda-vissza fordul. A vékony spirál a hajszálrugó. Együtt adják az óra ismétlődő ritmusát.

Nagyított felülnézetÁlló percosztás

Rajzi nézetTeljes szerkezetBillegő és hajszálrugó közelrőlHorgony és gátkerék közelről

1 perc alatt: 1 ketrecfordulat · 240 teljes lengés · 480 féllengés

A mozgás megállt.

Mit egyszerűsítettünk?

Ez saját oktatási rajz, nem egy konkrét óra szétszerelhető digitális másolata. Az alkatrészek, fogak és rétegek nem méretarányosak. A rugó alakváltozása, a horgony váltása és a gátkerék lépése jelképes; nincs dinamikai, súrlódási vagy fogkapcsolati számítás. A járásadatok feltételezések, nem mérések.

A járáspélda képlete

r = b + 3 cos²α + A sin²α cos(β + φ)

Az α a ketrec tengelye és a gravitáció közti szög, a β a tok elfordulása, a φ a ketrec fordulatszöge. A külön vízszintes tagot a forgás nem nullázza. A görbéket az eltelt időre átlagoljuk.

Mit bizonyít egy jól járó tourbillon?

Azt biztosan nem lehet állítani, hogy karórában semmilyen értelme nincs. A Greubel Forsey Double Tourbillon 30° belső ketrece harminc fokkal megdöntve, egy perc alatt fordul körbe, a külső pedig négy perc alatt. A rendszer a csuklón jellemző, tartós helyzeteket is igyekszik kezelni, nem pusztán több mozgást mutatni.

A márka a 2011-es kronometriai versenyen is győzött egy Double Tourbillon 30° órával. Ez érdemi ellenpélda arra, hogy a megoldás csak dísz lehet. Ugyanakkor egy kiválóan kidolgozott, gondosan szabályozott teljes óra eredménye nem bizonyítja, hogy bármely tourbillon bármely csuklón pontosabb lesz egy hagyományos szerkezetnél.

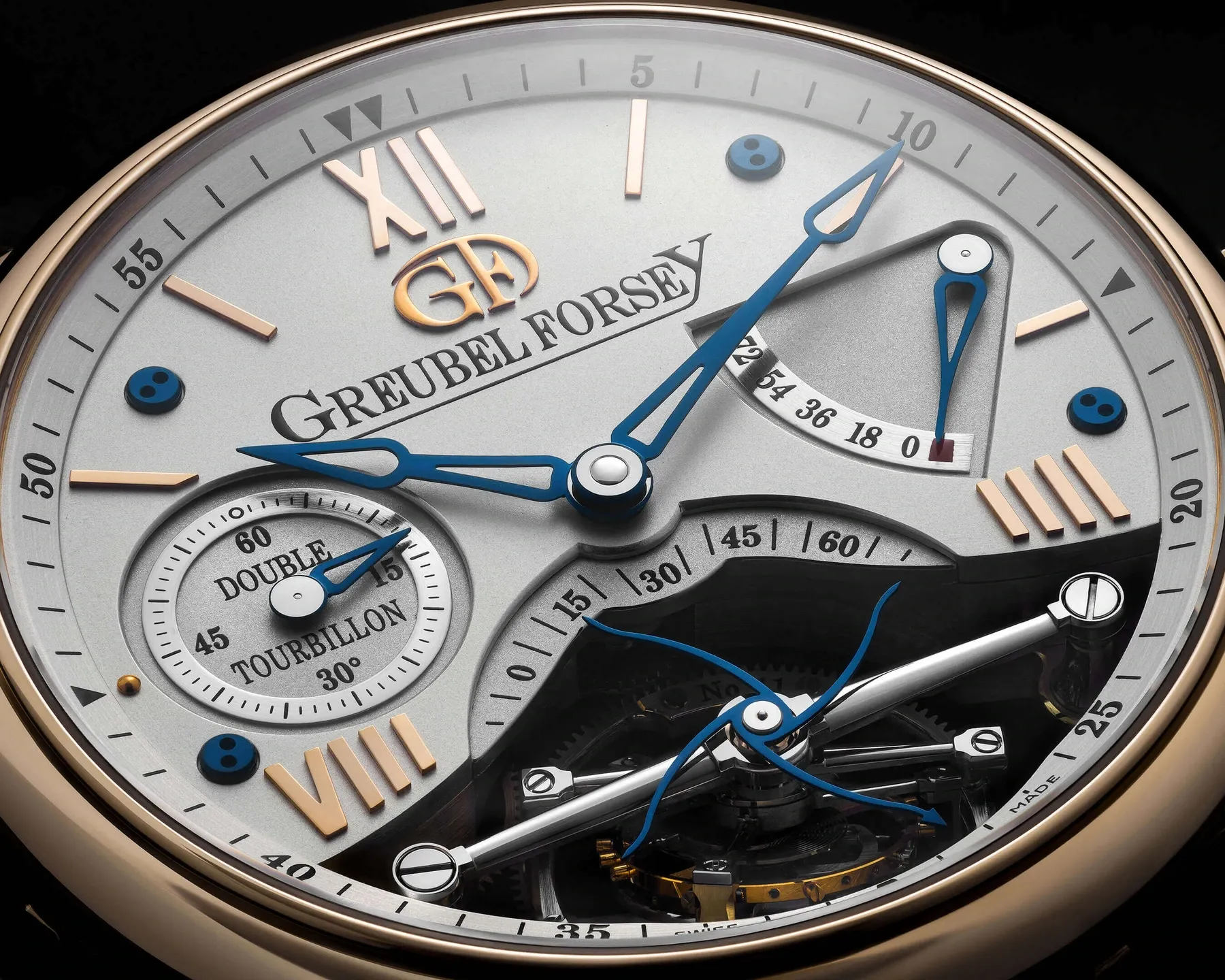

Greubel Forsey Double Tourbillon 30°. A ferde belső tengely nem díszítő gesztus: más helyzeteket jár be vele a szabályozó. Gyári közeli felvétel: Greubel Forsey.

Az összehasonlításnál a teljes rendszert kellene figyelni: a szabályozást, az amplitúdót, az energiaellátás változását és a vizsgálat körülményeit. A Grand Seiko Kodo például külön állandóerő-megoldást kapcsol a tourbillonhoz. A két feladat nem ugyanaz: az egyik az energiaátadás egyenletességét kezeli, a másik a helyzettől függő eltérésekkel foglalkozik. A végső pontosságot nem lehet kizárólag a forgó ketrec számlájára írni.

Hány alkatrész forog előttünk?

A sokszor emlegetett hetven-száz alkatrész nem általános tourbillon-szabvány. A Jaeger-LeCoultre a Master Ultra Thin Tourbillon Enamel Q13224E2 óránál a 978-as kaliber tourbillonjára 77 alkatrészt és fél gramm alatti tömeget ad meg. Ez egy konkrét szerkezeti egység adata, nem minden tourbilloné.

Ne keverjük össze a teljes kaliber alkatrészszámával sem. A Breguet Classique Tourbillon Extra-Plat 5367BR/29/9WU automata 581-es kalibere összesen 334 alkatrészből áll. A szerkezet három milliméter vastag, négy hertzen jár, és nyolcvan órás járástartalékot kínál. A 41 milliméteres tokban látható ketrec csak egy része ennek.

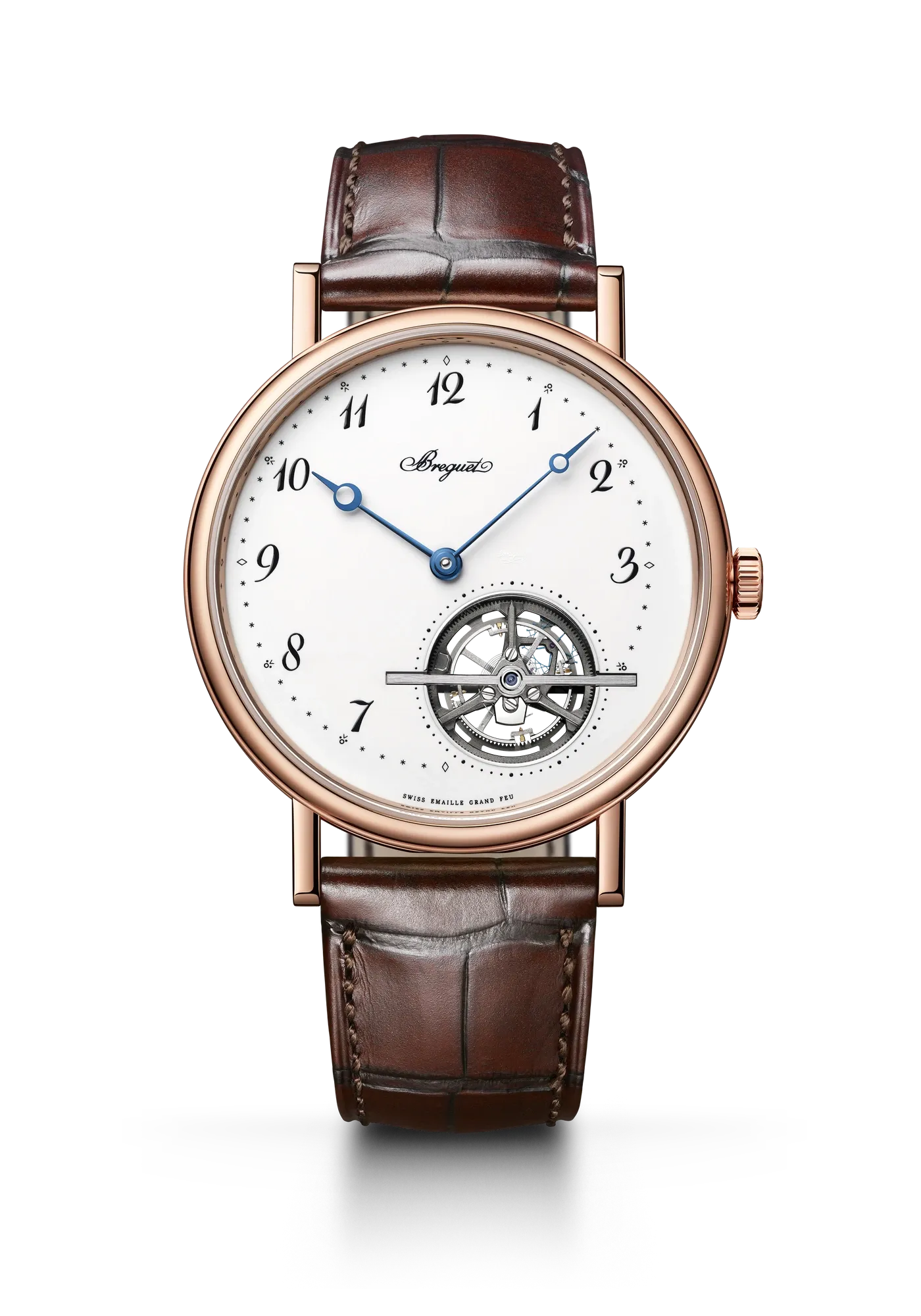

Breguet Classique Tourbillon Extra-Plat 5367BR/29/9WU. A zománcszámlap öt óránál hagy helyet a tourbillonnak. Gyári, átlátszó hátterű termékkép: Montres Breguet.

A kis tömeg fontos, mert a hajtórugó nemcsak a lengést tartja fenn: a forgó egység mozgatásához is energiát kell szolgáltatnia. A titán ezért nem egyszerűen modern anyagnév a katalógusban. Könnyű és merev alkatrészeket tesz lehetővé, miközben a megmunkálása és a felületkezelése külön feladat marad. A több mozgó elem több beállítást és gondosabb összeépítést is jelent.

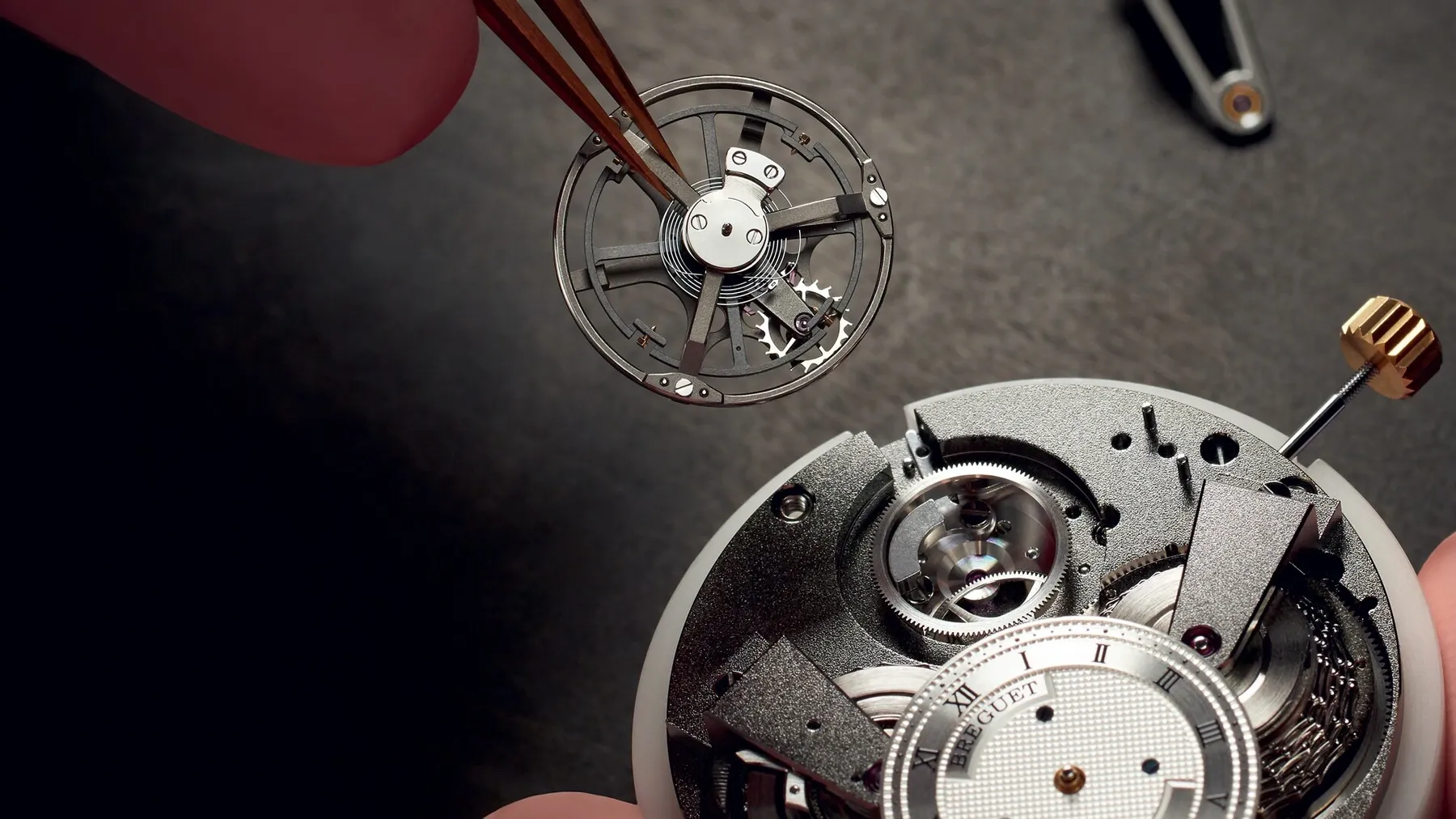

A Tradition tourbillonjának összeépítése. A fotón jól látható, mennyivel több történik egy látható billegő megmutatásánál. Fotó: Montres Breguet.

A repülő tourbillon elnevezés sem új fizikai törvényt jelent. A felső híd elhagyásával, egyoldali megtámasztással szabadabb lesz a rálátás. Az alapvető helyzeti korlátok ettől nem tűnnek el. És egy nyitott számlap mögött lengő billegő még nem tourbillon: ehhez az egész szabályozóegység ketreces körbeforgatása is kell.

Amit a pontosság önmagában nem magyaráz meg

Az Audemars Piguet 1986-ban mutatta be az első automata tourbillon-karórát. Fontos ez a jelző: nem minden korábbi karórás kísérletet töröl ki, hanem az automata felhúzást jelöli. A tourbillon karórás visszatérése olyan környezetben történt, ahol az egykori zsebórás probléma már nem ugyanúgy jelentkezett.

Ezt a Breguet saját történeti írása is elismeri: a karórás tourbillon fő vonzereje már nem feltétlenül a nagyobb pontosság. A márkának sem kell úgy tennie, mintha az óra szeretetéhez mindig műszaki nélkülözhetetlenséget kellene bizonyítani.

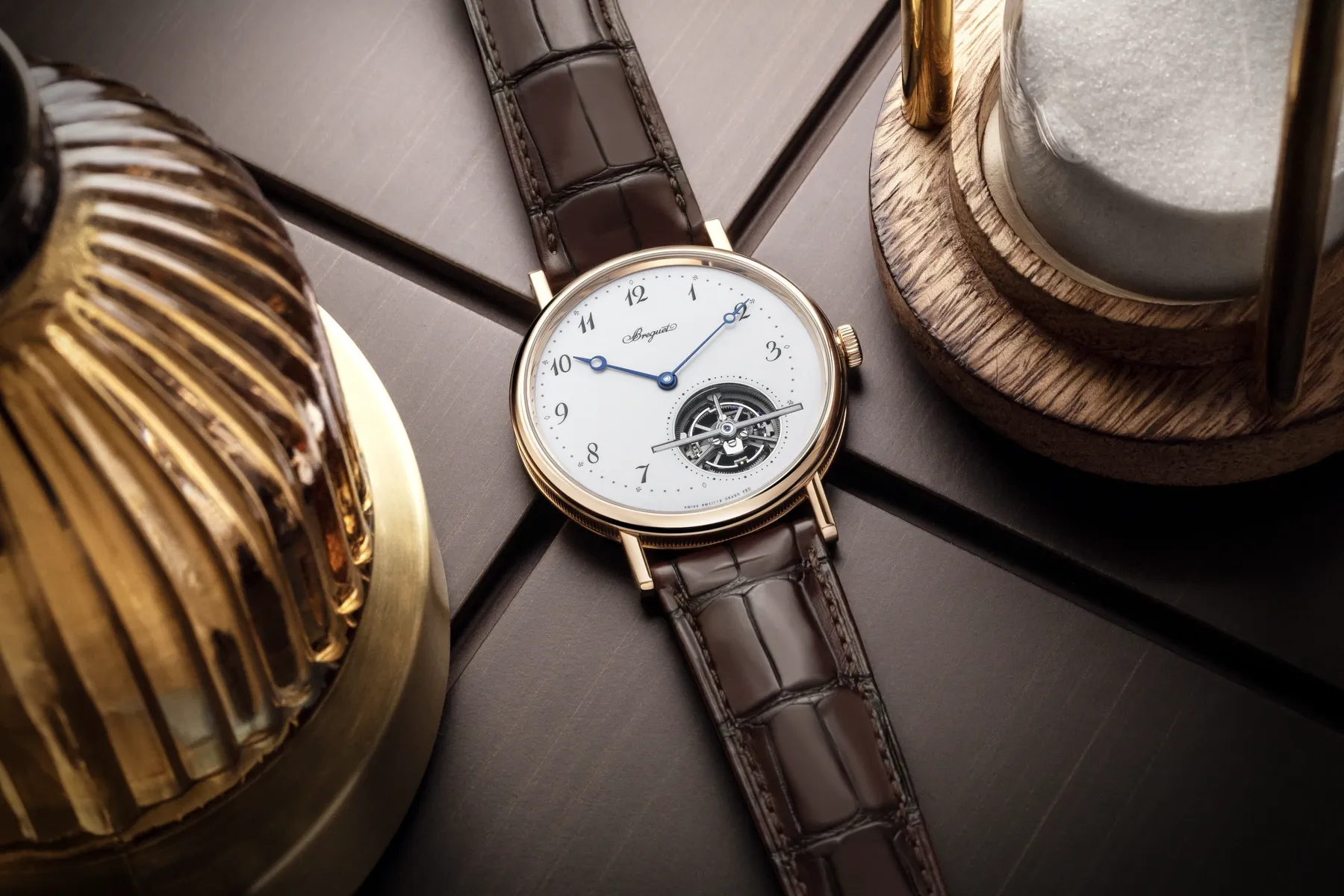

A Classique 5367 gyári tárgyfotója. A környezet és a felületmunka ugyanúgy része a tárgy élményének, mint a ketrec mozgása. Fotó: Montres Breguet.

Egy tourbillonban az a különleges, hogy a működést nemcsak tudjuk, hanem végig is követhetjük. Látszik, ahogy a gyors lengés egy lassú körforgás része lesz. A polírozott felületek közben más-más szögből kapnak fényt, a ketrec mögött egy pillanatra feltűnik, majd eltűnik egy alkatrész. Ehhez a megfigyeléshez nem kell elhinnünk, hogy az órában megszűnt a gravitáció.

A tourbillon a csuklón nem szükségszerűen értelmetlen, és nem szükségszerűen pontosabb. Az eredeti feladaton túlnőtt megoldás, amelynek műszaki értékét az adott órán kell megítélni. A szépségét viszont nyugodtan lehet önmagáért szeretni. Breguet találmánya elég érdekes ahhoz, hogy ne kelljen többet ígérnünk róla annál, amire valóban képes.
