A penge átpattanása
Előbb egyetlen rugalmas alkatrész. Utána az óra energiaútja. Két kísérlet, külön megnevezett feltételezésekkel.
A penge átpattanása
Előbb egyetlen rugalmas alkatrész. Utána az óra energiaútja. Két kísérlet, külön megnevezett feltételezésekkel.
Hol van ez az órában?

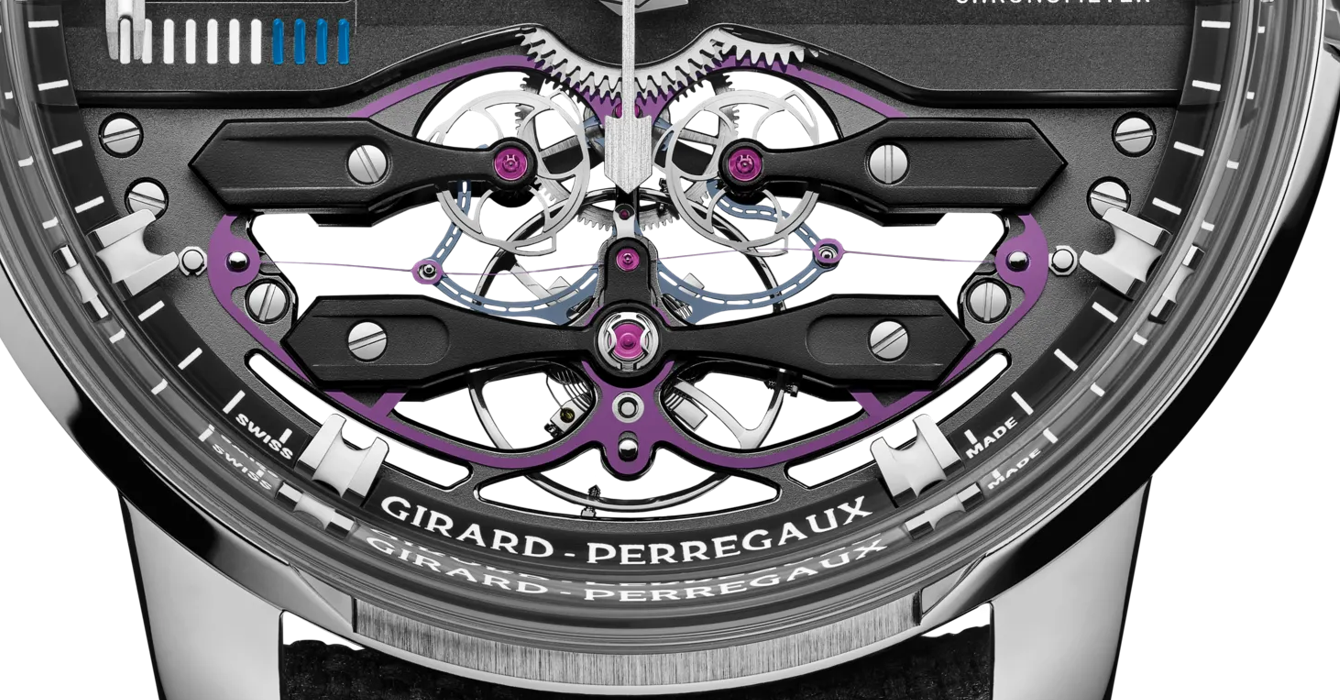

A penge a lila keret belsejében, közel vízszintesen fut. A billegő a legalsó fekete híd mögött látszik. A középső csatlakozások miatt a gyári penge hullámos alakú. Az alábbi egyszerű nyaláb a stabilitásváltást teszi könnyebben követhetővé.
Ugyanaz a penge, két nyugalmi helyzet
A két rögzített vég között a penge enyhén meg van nyomva. Az egyik oldalra és a másikra hajolva is megállhat. A színes szalag egy felnagyított elvi nyaláb, nem a teljes gyári szilíciumalkatrész.
Húzd el a rajzot a nézet elfordításához.
A külső terhelés automatikusan nő és irányt vált. A penge mozgását továbbra is a fizikai modell számolja.
Potenciális energia
Alak / q · Relatív energia
Impulzusok sorrendben
1 = elkészült és átadott adag. 0 = erre az ütemre nem jutott adag.
Feltöltés
Minden érték relatív. Nincs µJ vagy mért mikroszekundum.
Mit számol és mit nem?
A penge nézet csillapított, egyszabadságfokú mechanikai közelítés. A térbeli szalag ennek a kirajzolása. Nem végeselemes anyagmodell és nem a GP09200 méretarányos CAD-je. Az energiaadagoló nézet külön didaktikus állapotgép. A két nézet számai nem alakíthatók egymásba. A hat féllengés/másodperc gyári adat, az itteni tanulóritmus szándékosan lassabb.
Nyalábmodell: U(q) = (q² − 1)² / 4. Mozgás: q″ + 0,45q′ + q(q² − 1) = F. RK4 integrálás, legfeljebb 1/240 lépésköz. Az energiaadagoló feltételezett egységnyi adagokat kezel, külön energiamérleggel.
